3月9日音尘，据韩媒ZDNet报说念，在东说念主工智能（AI）激越之下，高带宽内存（HBM）仍是成为复旧人人AI基础本领的最中枢零组件。为争夺最新的HBM市集的主导权，SK海力士与三星电子之间的竞争正日益强横。

报说念称，SK海力士正积极寻求HBM封装技巧的要紧变革，其已拟定了一套性能大幅跃升的神秘对策，意见是在不进行大界限制程改动的前提下，大幅强化HBM的踏实性与合座性能，现在该项新技巧正处于密集的考据阶段。

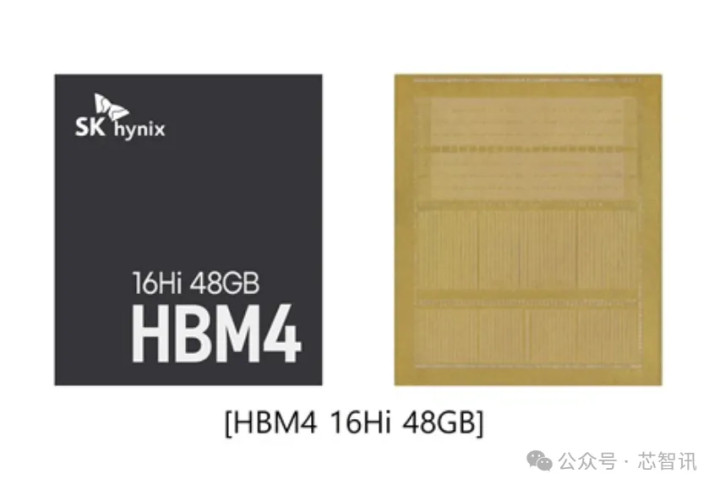

具体来说，在行将量产的HBM4规格中，居品将径直从12层堆叠起步，展现了极高的技巧门槛。而为霸占市集先机，SK海力士现在仍是初始了HBM4的首批量产功课。由于HBM4从出产到交货的时辰大要需要6个月，这代表了SK海力士此举是为了在主要客户英伟达(NVIDIA) 认真完制品性测试之前，选拔后发制东说念主的量产策略。

但是，要达到最高性能并非易事。业界此前一直对SK海力士HBM4的性能与踏实性着落抱有疑虑，主要原因在于英伟达对HBM4建议了极高的规格要求，包括：单个引脚传输速率（Pin Speed）高达11.7Gbps，远远超出了该居品原先设定的8Gbps圭表，这导致迷惑难度呈现指数级的攀升。

事实上，在荟萃AI加快器进行的2.5D封装测试经过中，SK海力士的HBM4如确切挑战最高性能时曾遭受了瓶颈，直到2026岁首仍握续对部分电路进行改善，这也使得业界预估的大界限量产（Ramp-up）时程被动略微延后。

尽管如斯，业界遍及以为SK海力士在供应英伟达HBM4方面出现要紧逶迤的可能性极低。这主要归因于刻下供应链的现实现象。若是英伟达信守极点的高规格要求，恐将严重收尾其在2026年下半年推出最新式AI加快器“Rubin”的供应量。

另一方面，现在在HBM4领域得到跨越的三星电子，考量其良率及1c DRAM的投资现况，短期内亦难以大幅延长供应量。因此，市集指出，豪门娱乐app英伟达极有可能将初期采购的HBM4性能条款放宽至10Gbps。

尽管供货无虞，但正如半导体市集东说念主士所言，HBM供应链不仅敬重速率，更需要笼统考量良率与供应链的踏实性，因此SK海力士将占据最大供应比例的臆想依然灵验。但为了达到最高效劳，技巧上的改善责任必须握续并行，这是一个梗阻安故重迁的时刻。

市集人人指出，收尾HBM4效劳进步的最大要害点在于“输入/输出（I/O）”数目的赶紧延长。在这一技巧难题上，SK海力士面对着比竞争敌手更严苛的条款。相较于三星电子，SK海力士继承的是前一代的1b（第五代10nm级）DRAM。同期，其底层逻辑裸片继承的是台积电（TSMC）的12nm制程，这与三星电子（继承自家晶圆代工的4nm制程）比较，在电路整合度上较低。这些身分王人使得SK海力士在面对I/O数目增多所带来的反作用时，显得更为脆弱。

为了冲破上述的物理与性能极限，SK海力士正将眼神投向全新的封装工法，并计算将其期骗于HBM4及将来的下一代居品中。这项被视为“神秘火器”的新技巧，开云app其中枢策略主要聚焦于两大标的，包括进步中枢裸片（Core Die）厚度，以及缩减DRAM间的间距（Gap）。

率先，在DRAM厚度的处理上，为了允洽HBM4封装高度必须规章在775微米（Micrometer）以下的严格范例，业界传统作念法是继承薄化制程（Thinning），将DRAM的后面大幅减薄。但是，过度削薄的DRAM不仅会导致芯片性能不行逆的零落，更会使其对外部物理冲击的抵牾力大幅着落，极易受损。为了惩处此痛点，SK海力士计算反其说念而行，将部分表层DRAM的厚度增多，以此来从根底上强化HBM4的物理结构踏实性。

{jz:field.toptypename/}

其次，为了在增多DRAM厚度的同期，确保合座的封装高度不会超出圭表收尾，SK海力士必须进一步压缩各层DRAM之间的间距。这项缩减间距的工法不仅惩处了高度收尾，更带来了出东说念主料思的双重效益。当DRAM层与层之间的距离拉近后，数据传输的旅途镌汰，讯号传递速率将显耀进步；同期，从底层逻辑裸片将电力运输至DRAM最顶层所需的能量耗尽也随之减少，大幅优化了合座的电力恶果（Power Efficiency）。

365建站客服QQ：800083652

事实上，这项立异技巧的成败要害，完全取决于“操作难度”。当DRAM层之间的间隙被相配压缩后，要在这渺小的缺陷中踏实且均匀地注入MUF（Molded Underfill，模制底部填充剂）材料，将变得相配繁难。 MUF在封装结构中饰演着保护DRAM以及绝缘体的要害脚色，若是在涂布经过中发生不均匀，或是里面产生了浮泛（Void），将会径直导致芯片报废，严重打击居品良率。

针对这项最难办的挑战，SK海力士仍是见效研发出大要完好克服此问题的全新封装技巧。天然SK海力士现在并未对外公开该技巧的具体细节，但其中枢上风在于：大要在不进行大界限制程改动、也不需要添购巨大新确立的情况下，以踏实且高良率的神情见效缩减DRAM间距。据了解，近期SK海力士里面进行的关系测试收尾呈现出绝顶正面的数据，为该技巧的量产注入了一剂强心针。

一朝SK海力士大要赶紧将这项新封装技巧鞭策至交易化量产阶段，预期将能在HBM4以及将来的次世代顾忌体居品中，极为灵验地缩减DRAM间距并进步合座效劳。天然，任何新技巧在本质导入大界限量产时，仍有可能面对不行预期的繁难与逶迤。

熟知此技巧发展的市集泰斗东说念主士对此示意，SK海力士为了冲破现存HBM架构的物理极限，所尽心诡计的这套全新封装工法，现在正处于绝顶活跃的考据阶段。这项技巧最大的策略价值在于，它允许企业在无需插足多数成本进行确立更新的条款下，骨子性地改善HBM的中枢效劳。将来一朝见效交易化并插足市集，其对统统这个词半导体产业链所产生的颠覆性效应与触及影响，饱胀梗阻小觑。
